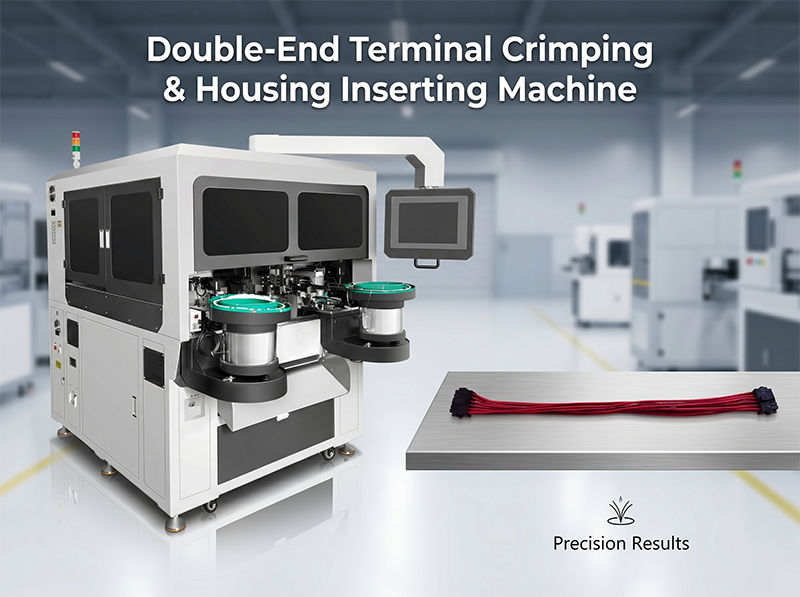

Maszyna do zaciskania końcówek dwustronnych i osadzania obudów JW-CK01

Dwustronna maszyna do zaciskania końcówek i wstawiania obudów JW-CK01

Wprowadzenie produktu

Maszyna JW-CK01 do dwustronnego zaciskania końcówek i wstawiania obudów jest w pełni automatyczną zintegrowaną maszyną do obróbki przewodów, która łączy cięcie, zdejmowanie izolacji, dwustronne zaciskanie końcówek i wstawianie obudów w jednej operacji. Jest szeroko stosowana w produkcji precyzyjnych wiązek przewodów dla branż takich jak energetyka odnawialna, AGD, elektronika 3C, złącza i motoryzacja. Dzięki stabilnej wydajności, wysokiej precyzji i łatwej obsłudze skutecznie poprawia wydajność produkcji i spójność produktu.

Parametry techniczne

1.      Model: JW-CK01 Dwustronna maszyna do zaciskania końcówek i wstawiania obudów

2.      Wyświetlacz: 15-calowy ekran dotykowy LCD

3.      System sterowania: System sterowania MCU

4.      Wydajność: Około 1600–2600 szt./godz. dla długości przewodu 100 mm (rzeczywista wydajność zależy od warunków pracy)

5.      Zakres przekroju przewodu: AWG30# – AWG16# (możliwość dostosowania do specjalnych wymagań)

6.      Długość obróbki: 90 mm – 900 mm (możliwość dostosowania dla dłuższych rozmiarów)

7.      Długość zdejmowania izolacji: 0,1 mm – 14 mm (regulowana)

8.      Dokładność cięcia: ±0,1 mm

9.      Siła zaciskania: 1,5 tony (możliwość dostosowania do specjalnych potrzeb)

10.    Urządzenia wykrywające: Inspekcja wizyjna, wykrywanie braku przewodu, monitorowanie ciśnienia powietrza, zbieranie papieru, wykrywanie braku końcówek; monitorowanie siły ciągnięcia i nacisku (opcjonalnie)

11.    Urządzenia pomocnicze: Nawijanie odpadów papierowych, zbieranie odpadów przewodów, cięcie taśmy

12.    Standardowe konfiguracje zewnętrzne: 8-osiowy stojak odwijający z regulacją napięcia, przenośnik gotowych produktów

13.    Zasilanie: AC 220 V, 50 Hz (możliwość dostosowania)

14.    Waga: Około 1100 kg

15.    Wymiary maszyny: Dł. 2200 mm × Szer. 1800 mm × Wys. 2200 mm

16.    Przestrzeń instalacyjna: Dł. 3200 mm × Szer. 4000 mm × Wys. 2200 mm
